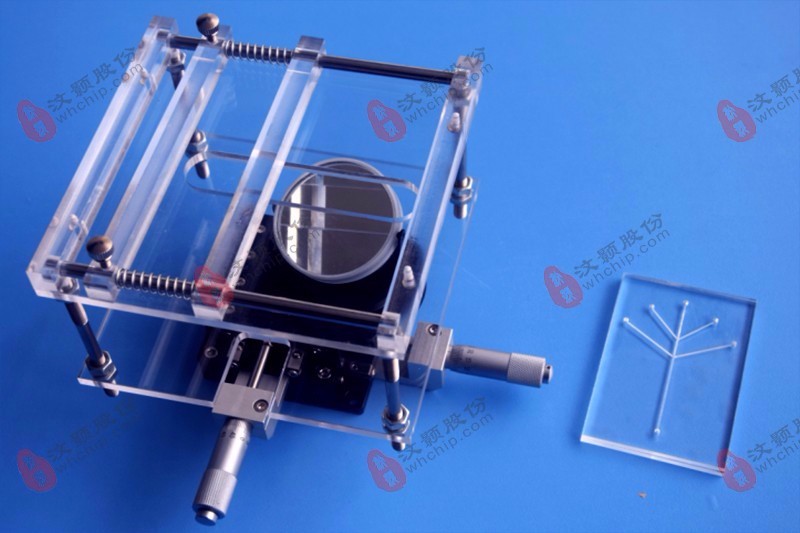

產品簡介

光學微調架配合體視顯微鏡使用可以解決微流控芯片精確定點觀測問題?？蓪崿F(xiàn)X、Y軸移動，工作距離>10cm，調節精度達到1μm。配備反光鏡，解決光源分布不均勻的問題。

點擊下載說明書>>

標準夾具使用優勢

1) 彈簧夾緊芯片，操作簡單，使用方便；

2) 配合大小尺寸芯片及夾具使用，適用范圍廣；

3) 配合體視顯微鏡觀察微流控芯片；

4) 可實現X、Y軸移動，工作距離>10cm；

5) 調節精度達到1μm；

6) 配備反光鏡，解決光源分布不均勻的問題

7) 能夠配合尺寸在80*115mm以內的芯片或者芯片夾具使用。

光學微調架裝配過程

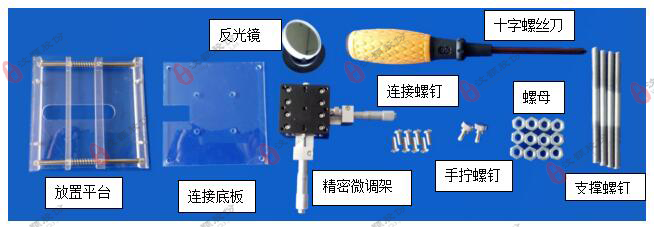

1.裝配材料

2.裝配圖

3.組裝步驟

1) 將精密微調架用螺釘或雙面膠固定在體視顯微鏡上。

2) 將連接底板用螺釘固定在精密微調架上，擰上手擰螺釘。

3) 將四個支撐螺柱固定在放置平臺上。

4) 將四個支撐螺柱插入連接底板上，擰緊螺母固定位置，光學微調架組裝完成。

光學微調架使用注意事項

1) 用螺釘或雙面膠固定光學微調架在體視顯微鏡上時，必須保證其在整個實驗過程中不會移動。
