產品介紹

三明治膜-芯片結構夾具提供了一種簡單快速的兩相液體分離、過濾的方式，我公司生產的三明治膜-芯片結構夾具，通過壓力，將芯片+過濾膜+芯片貼合在一起，芯片材質包括玻璃和PMMA?？蛻艨梢杂嗁徎蛘叨ㄖ菩酒?，配合三明治膜-芯片結構夾具使用，從而完成一系列微流控單元操作，包括兩相液體如水和有機溶劑的分離，溶液過濾，電化學領域的應用及輔助定量進樣等等。

點擊下載說明書>>

點擊下載專利證書>>

“芯片-膜-芯片”三明治結構夾具使用優勢

1) 體積小，質量輕，便攜性強；

2) 化學穩定性強，抗腐蝕；

3) 配合小尺寸芯片使用，成本低；

4) 可以隨時更換薄膜，夾具壽命長；

5) 溫度和壓力耐受范圍廣。

規格

裝配過程

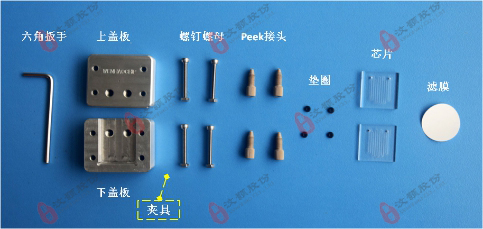

1.裝配材料

2.組裝步驟

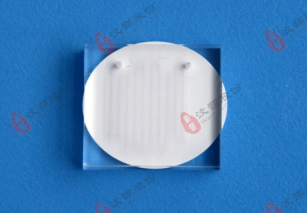

1) 將濾紙放在兩個芯片之間，通道分別面向濾紙。

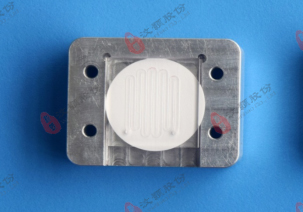

2) 然后將芯片+濾膜+芯片放置在下蓋板的凹槽中。

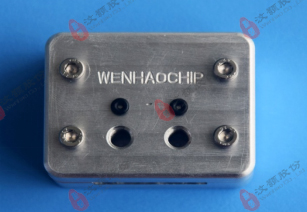

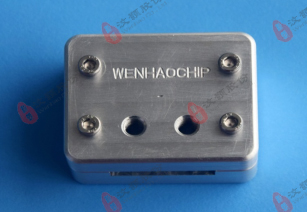

3) 將上下蓋板位置調整好，擰上螺絲，調整芯片位置，最后用六角扳手?jǐn)Q緊底部四個螺釘。

4) 將墊圈放入上下蓋板接口處，墊圈對準芯片打孔處。

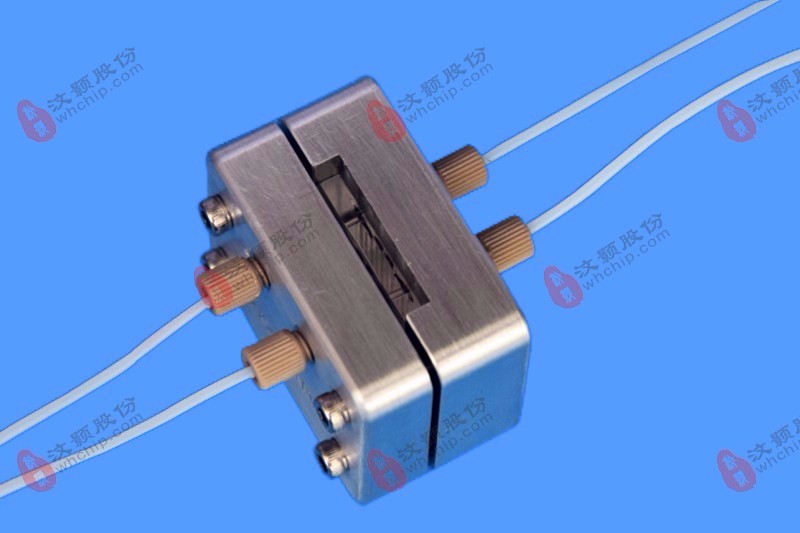

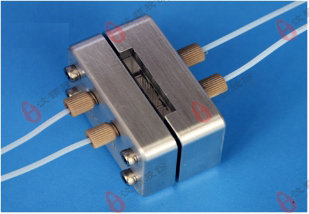

5) 將peek接頭插入接口處擰緊，在peek接頭中插入PTFE管，夾具組裝完成。

使用注意事項

1) 單一夾具只能適用于固定尺寸的芯片；

2) 實驗前試一下夾具是否漏水，如果漏水，繼續交替擰緊螺釘，直至不漏水為止；

3) 芯片使用完成后，請將連接兩個上下蓋板的螺釘松開，將濾膜取出即可。

訂購注意事項

1) 目前配套芯片可以選擇玻璃或者PMMA材質（單片芯片尺寸24.0*24.0mm，厚度固定2.0mm），芯片進出口位置固定，管道排布可以變化；

2) 可以提供外緣尺寸25.0*25.0mm的親水、疏水過濾膜，孔徑可選；

3) 如需變換芯片整體尺寸，請聯系客服，采用定制方式。
