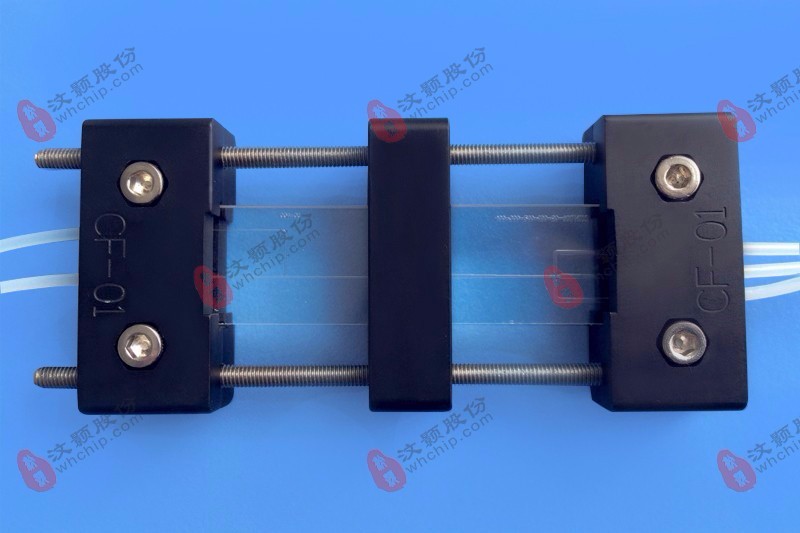

WH-CF-15 雙乳液夾具簡介

汶顥股份生產的雙乳液夾具是將具有不同親疏水性的兩個標準微流控芯片快速、可靠的連接，可控制備均一、單分散的多種雙乳液，如單核、雙核雙乳液，制備成功率90%以上。該夾具系統避免了單芯片系統制備雙乳液復雜困難的局部改性過程，芯片疏水改性的壽命達30天以上。

我公司生產的雙乳液夾具，通過改變螺桿長度，能夠配合一系列的標準芯片使用。標準芯片厚度為4.0mm，寬度15.0mm，長度范圍15.0到120.0mm。客戶可以訂購標準或者定制芯片，配合夾具使用，從而完成一系列多核雙液滴形成及其他用途。另外，客戶可根據需求定制多芯片夾具。

點擊下載專利證書>>

WH-CF-15雙乳液夾具使用優勢

1.體積小，質量輕，便攜性強；

2.化學穩定性強，抗腐蝕；

3.配合小尺寸芯片使用，成本低；

4.溫度和壓力耐受范圍廣；

5.死體積??；

6.可拓展至3個以上芯片，從而制備多重乳液；

7.可以配合光學檢測系統，便于實驗觀察。

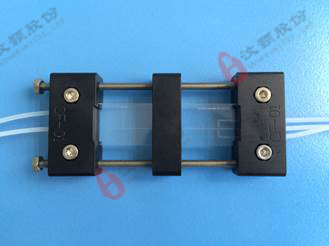

規格

標準組件配件

裝配過程

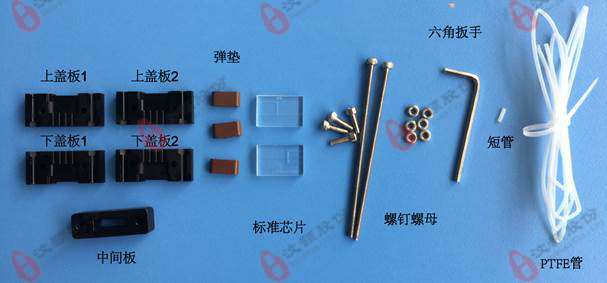

1.裝配材料

2.組裝步驟

1）將PTFE管對應芯片進樣口插入彈墊中，PTFE管頭距彈墊出口處約1mm，然后將插好管子的彈墊放置在下蓋板對應位置上；

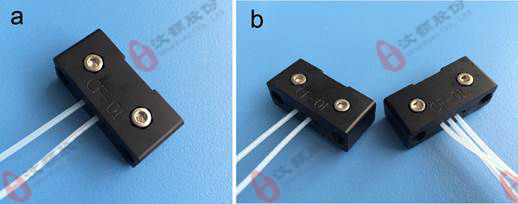

2）將上下蓋板位置調整好，用螺釘固定?。╝），夾具兩組上下蓋板組裝完成如b所示；

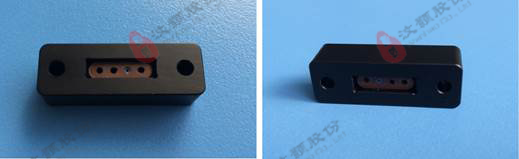

3）取一個彈墊插入PTFE短管（短管長度與彈墊一致），并塞入夾具中間部件，大約放置于中間位置。

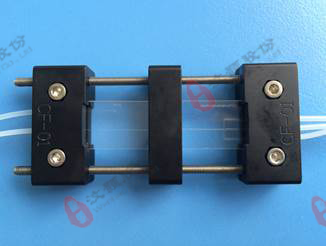

4）裝配側面兩個定位螺桿，將上面組裝的三部分按順序連接。標準芯片放置在夾具對應位置，調整螺桿先將芯片初步固定。

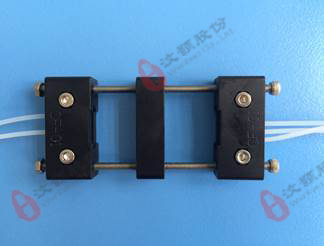

5）用六角扳手?jǐn)Q緊下蓋板的四個螺釘，調整芯片位置，用六角扳手將側面兩個定位螺桿擰緊，過程中要注意兩邊交替擰緊，夾具組裝完成。

使用注意事項：

1）用六角扳手?jǐn)Q螺釘時，兩邊交替慢慢擰緊，防止夾碎芯片；

2）實驗前試一下夾具是否漏水，如果漏水，調整芯片位置，繼續交替擰緊側面螺釘，直至不漏水為止；

3）芯片使用完成后，請將側面的螺釘松開，防止芯片因?yàn)殚L(zhǎng)期的應力作用剝落。
