微流控芯片介紹

微流控芯片是一種在極小的芯片上加工出所需圖形的技術，這些圖形通常由微米級的微流道和儲液池構成。這種技術在生物或化學反應中可以高效地進行，通過外部裝置精確控制試劑的使用，極大地提高了試劑的使用效率。微流控芯片因其體積小、功能強大，被稱為“芯片實驗室”，能夠?qū)⒄麄€(gè)現實中的化驗室功能集成到一塊小小的芯片上。

鍵合工藝的重要性

微流控芯片實驗室的成品率普遍較低,其中密封技術是微流控芯片制造過程的關鍵步驟,也是難點之一，封合不佳就會出現漏液，從而影響實驗結果。

玻璃等硬質材料常通過熱鍵合和陽極鍵合技術實現密封,而節能省時的低溫玻璃鍵合技術更受科研人員的青睞。此外,膠黏劑鍵合和表面改性鍵合以其便捷性和實用性的優勢成為玻璃和聚合物芯片鍵合領域重要的部分。

常用的聚二甲基硅氧烷(PDMS)和聚甲基丙烯酸甲基(PMMA)高聚物材料則依據其不同的適用場合而采用不同的鍵合方式。

PMMA微流控芯片的制作流程主要采用熱模壓法制作基片和蓋片，并將基片和蓋片鍵合形成具有封閉通道的芯片。然而這種方法將芯片的成型與鍵合工藝分開，自動化程度低，芯片制作周期長，嚴重阻礙了微流控芯片的大批量，低成本制造。將微注射成型與熱鍵合相結合，在精密注塑機上成型帶有微通道的基片和蓋片，通過模具滑移實現基片和蓋片的對準，而后利用注塑機的二次合模施加壓力實現芯片的鍵合，使芯片的成型和鍵合工藝在同一套模具上實現，自動化程度高，芯片的制造周期短。

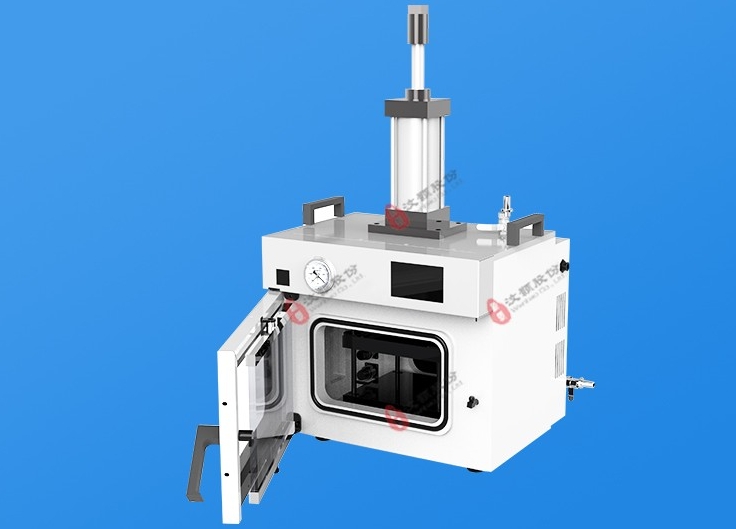

蘇州汶顥真空熱壓鍵合機適用于PDMS、PMMA、PC、COC、硅片、玻璃、晶元、石英等多種材質的微流控芯片鍵合要求，同時也可以滿足不同氣體對于不同基材的中低高溫度鍵合，還可以滿足真空環境下的中低溫退火工藝，可以靈活設置溫度和編程，當然間隔期的壓力在量程內也是可以任意編程設置和控制的，是國內芯片熱壓鍵合的重要品牌之一。

綜上所述，鍵合設備在微流控行業中的應用非常廣泛且至關重要。通過不斷的技術創新和優化設計，鍵合設備不僅提高了微流控芯片的性能和可靠性，還為整個行業的發展提供了強有力的支持。
