一、簡介

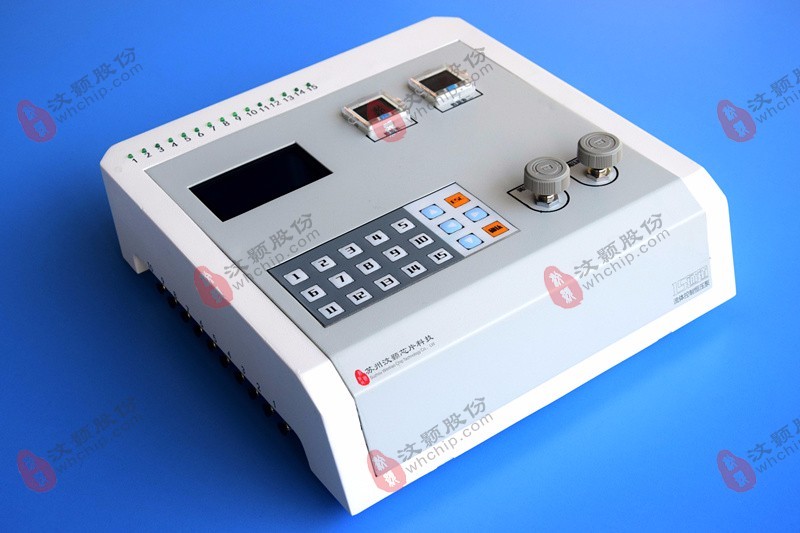

WH-PMPP-15型恒壓泵是汶顥股份自主研發的15通道流體控制系統，該系統主要由15路正壓控制通道開關組成。系統具有可編程、高精度、性能穩定、抗干擾能力強等優點，被廣泛用于長期可控氣體、液體輸送領域，適用于微流控芯片進樣、化學反應進樣以及長時間的藥物注射等領域。與汶顥股份自主研發的電腦控制軟件系統聯用，可實現對各類實驗進樣環節的實時監控及遠程控制。

WH-PMPP-15型恒壓泵主要通過調壓閥用于對氣體壓力的控制，可以獨立控制15個通道的開關以及內部氣體的氣壓，并且通過氣體壓力控制流體的流量或者流速。

氣體開關的控制方式有兩種：1）手動方式，通過設備上薄膜按鈕控制；2）自動控制，調用程序文件控制電磁閥門。

1.1恒壓泵參數

    外形尺寸：300×310×93.7mm；

    重量：3kg；

    通道數量：15個正壓通道；

    通道控制點：20個；

    控制方式：各通道開啟和關閉的時間可以單獨控制；

    循環周期：9999.99秒；

    周期內控制點：任意20個時間段控制驅動開啟及關閉；

    循環次數：252次；

    工作模式：15個通道獨立控制；

    正壓壓力范圍：0~0.7Mpa；

    壓力精度：0.001Mpa；

    雙壓力顯示表，雙壓力調壓閥。（左壓力顯示表及調壓閥控制顯示左邊的10通道正壓，右壓力顯示表及調壓閥控制顯示右邊5通道正壓）；

    按鍵使用壽命：一百萬次左右。

    電源：DC24V直流電；

    溫度范圍：5~50℃；

    濕度范圍：20~80%；

    電腦配置：軟件運行平臺為Win7操作系統。

1.2圖形界面特點

    實時壓強及電磁閥開關狀態的調控與監視；

    多通道電磁閥開關程控；

    兩組通道壓強的程控；

    多通道電磁閥步進式程控；

    功能程序可自行編輯。

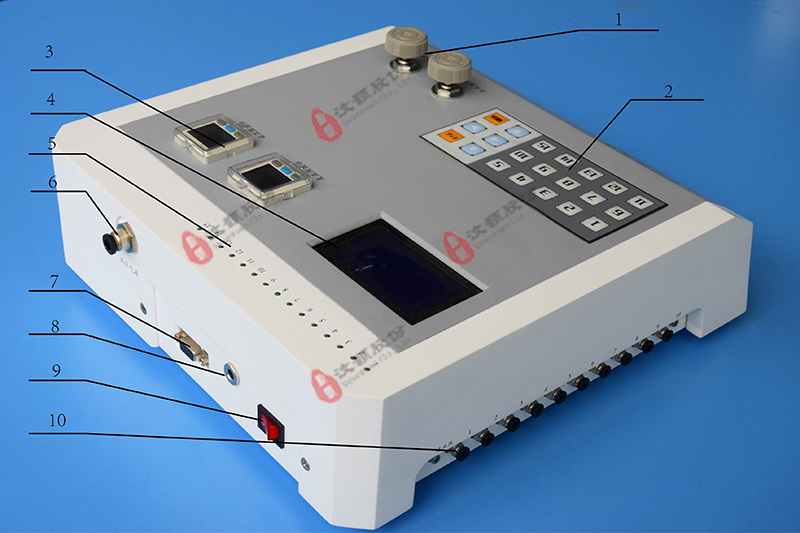

二、特征圖解

1：精密調壓閥；2：按鍵式開關；3：氣壓數顯表；4：顯示屏； 5：通道工作顯示LED； 6：氣源接口；7 ：網絡串口；8：DC24V電源接口；  9：設備開關；10：氣流通道（其中，左邊10個、右邊5個）。
