1.簡介

連續注射灌流系統（WH-CPS-02）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

該設備含有2路推進模塊，每路的切換閥只需外接簡單管路，即可實現不間斷注射液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

產品類別：循環進樣泵細胞灌流系統，立式注射泵，微量進樣泵，微量注射泵。

循環進樣泵/細胞灌流系統可用于模擬生理?xiàng)l件下的細胞培養，通常在生物芯片或者細胞流動室上操作。

2.技術參數

    工作模式：注液、吸液、先注再吸、先吸再注、連續模式

    通道數量：2

    最大行程：30mm

    注射器規格：250uL－5 mL

    行程分辨率：0.078um

    每微步注射量：0.856 uL（5 mL注射器）

    線速度范圍：4.68um/min－133mm/min

    最大線性推力：20kgf

    控制精度：≤±0.5%（行程≥最大行程的 30%時）

    設置方式：全觸屏設置

    顯示方式：5寸彩色液晶屏，同屏幕顯示兩組通道相關參數

    重量：5kg

    工作電壓：220V/50HZ

    外形尺寸：250（L）×220（W）×285（H）mm

    工作環境：溫度 0℃－40 ℃，相對濕度＜80%

3.功能特點

    3.1 通道設置

    每個通道可分別進行參數設置，也可統一進行“快進”、“快退”、“開始”、“暫?！钡炔僮鳌?/span>

3.2 注射器型號確定

    每個通道可放置不同品牌、不同規格的注射器（頭部1/4-28UNF外牙，尾部φ4.5孔）。

    （1）從列表中查找

    廠商品牌中有標準的注射器列表，選中注射器型號后，程序自動調入對應的內徑值。

    （2）自定義輸入

    如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。

3.3 目標參數輸入

    目標參數包括：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。

4.圖形界面特點

    ?注射器規格庫的顯示，可以根據需要選擇相應的類型；

    ?各通道當前的運行模式、狀態，及各通道之間的延時情況；

    ?各通道實時單獨操控與所有通道的統一操控。

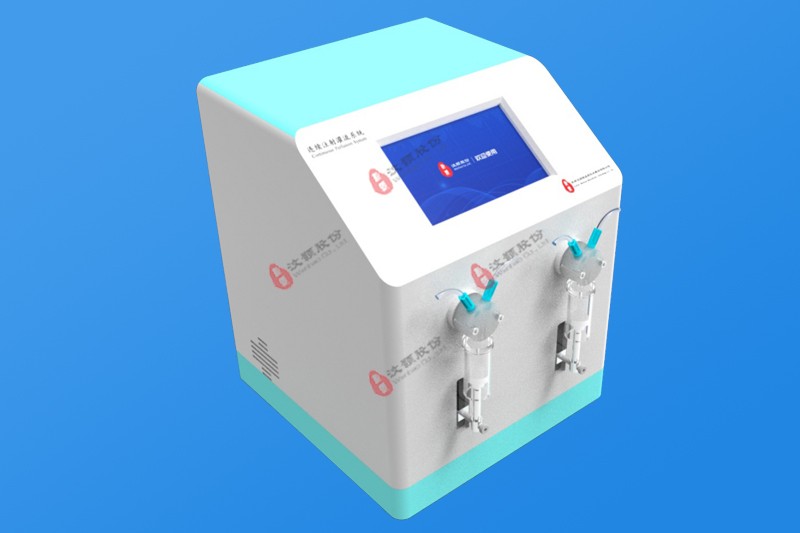

5.特征圖解

（1）觸摸屏；（2）旋轉閥；（3）注射器；（4）旋鈕；（5）開關；（6）出風口。

6.操作界面說明

6.1  分立操作

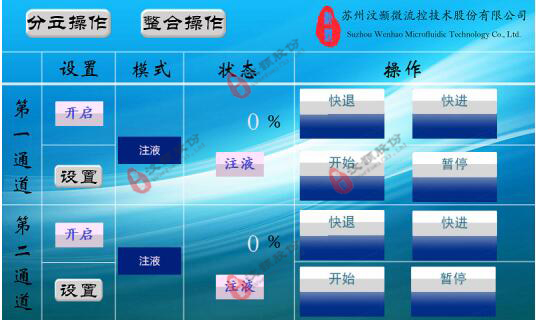

（1）打開電源，進入如下界面。

（2）該界面是“分立操作”界面，在該界面中，可以對任一通道分別進行操作和設置參數?！伴_啟”按鈕表示該通道處于開啟狀態，此時可以通過相應的“快退”、“快進”、“開始”、“暫?！卑粹o對該通道進行單獨操作。點擊“開啟”按鈕會變成“關閉”，表示當前通道處于關閉狀態，無法進行工作，以及無法進行“快退”、“快進”、“開始”、“暫?！钡炔僮鳌?/span>

（3）點擊“設置”按鈕進入如下界面，可對當前通道進行參數設置。

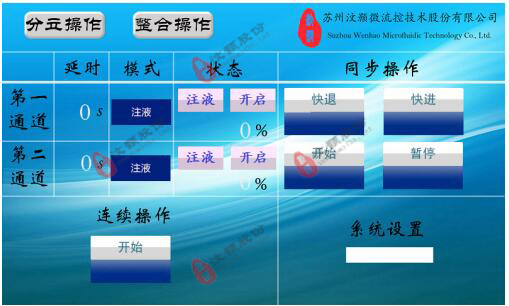

6.2  整合操作

點擊“整合操作”按鈕，可通過同步操作下的“快退”、“快進”、“開始”、“暫?！钡劝粹o對2個通道進行統一操作。

6.3  連續操作

在整合操作界面中，可通過連續操作下的“開始”按鈕操作連續流道。

6.4【注射器廠商品牌】

本系統默認使用標配的玻璃注射器，用戶也可以根據實際需要進行選型，本系統自帶了數十種不同廠家不同規格的注射器型號，若未能找到匹配的型號，用戶可選擇進入【自定義規格】，然后自行定義型號、內徑。

6.5【上下極限設置】

用戶操作時根據需要設置上下極限，設置好后，系統自動計算最大運行距離。

6.6【運行模式】

包括：注液、吸液、先吸后注、先注后吸、連續模式。

6.7【設定模式】

即選擇“流量”、“流速”、“時間”三個參數中任意兩個進行輸入，包括“流量+時間”、“流速+時間”、“流量+流速”。

6.8【流量】

液體的體積單位：mL、uL。

6.9【流速】

單位：mL/s、mL/min、mL/hr、uL/s、uL/hr、uL/min。

6.10【時間】

單位：h、min、s。

7.操作過程

電源接口和開關安裝在注射泵背面，通過標配電源線給儀器供電，按紅色開關，打開儀器。

8.注射器的安裝

先將玻璃注射器旋入旋轉閥1/4-28螺紋孔；再將旋鈕穿過注射器活塞孔旋入推塊。

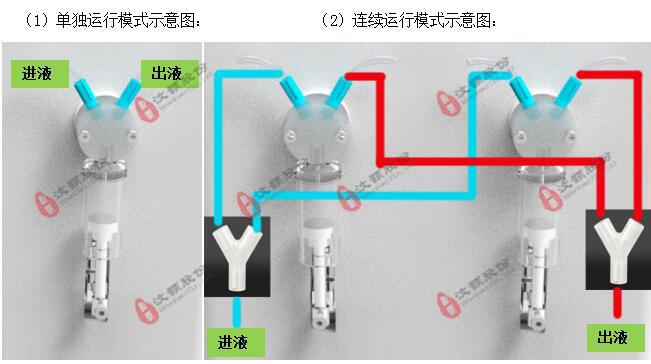

9. 管路連接

連續注射泵灌流系統（雙通道）準確性測試數據：
