汶顥LAB微反應器系列一覽
WH-Lab微反應器是汶顥自主研發的微通道反應器，具有自主知識產權，微反應器具有比表面積大、傳質傳熱效率高、安全性高、放大效應小等優點， WH-LAB微反應器兼顧了傳質與壓降兩大因素，可實現超高效率的傳質及傳熱，安全穩定地實現研發及小試的化工工藝過程。
WH微反應器應用領域：醫藥中間體、藥物合成（含外包）、精細化工、農藥化學、特殊化學品、日用品工業、納米材料、藥物制劑、聚合物改性等。

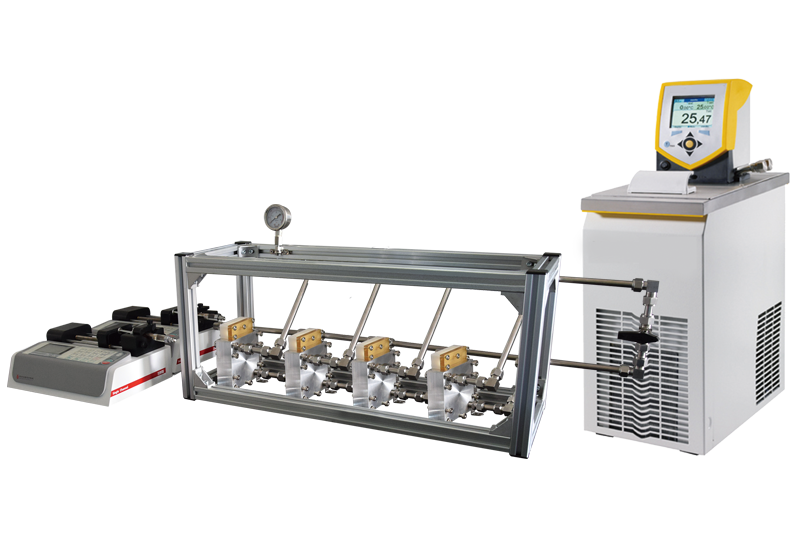

| 汶顥LAB微反應器 |
流量：0.01-1mL/min(LAB 504) ，0.1-10mL/min(LAB 684)
卓越的耐腐蝕能力（工藝側）：兼容除30% KOH、熔融堿金屬、HF外所有試劑，強腐蝕試劑下可長期穩定運行
自由組合配置：高度靈活的模塊化設計保證能適應各種工藝過程的要求
卓越的傳質與傳熱性能
溫度：-25-195℃
壓力：0-20bar

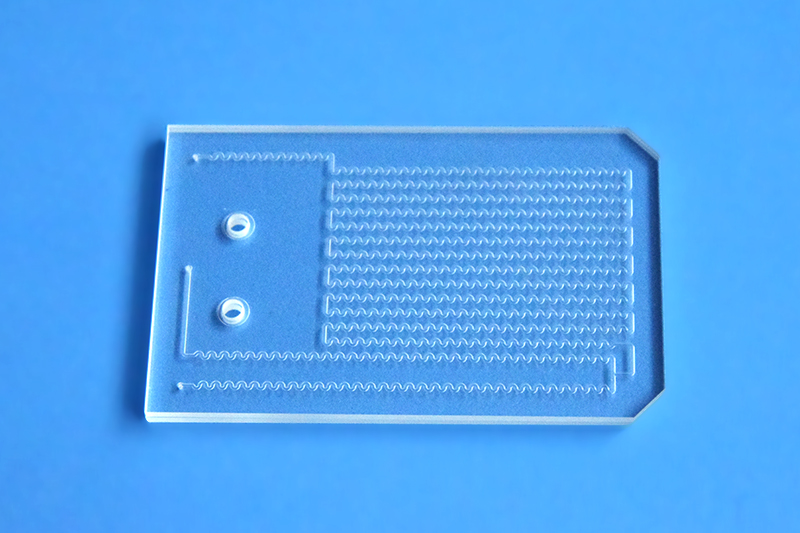

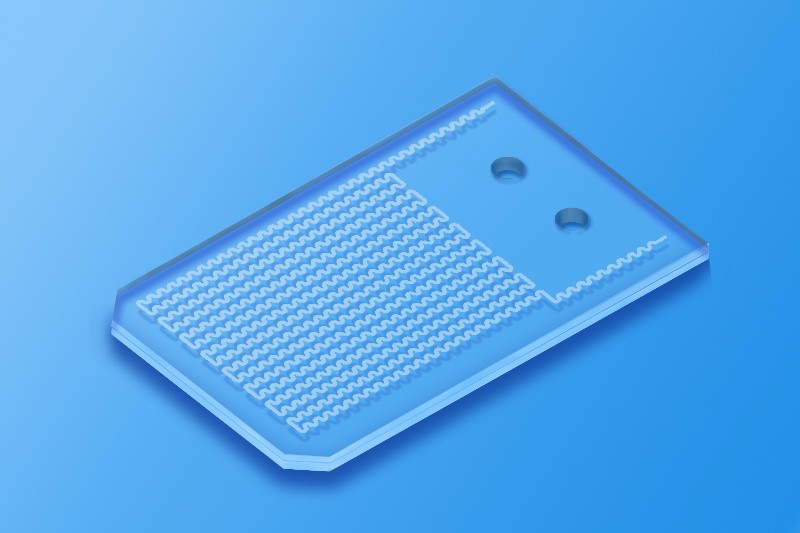

| SV504-M |
外形尺寸：50×80×4mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
反應持液量：0.072mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/min) | 0.4 | 0.3 |
0.8 | 1 | |
1.2 | 3 | |
用途：適用于兩相密度差較大、反應速率常數很低的反應

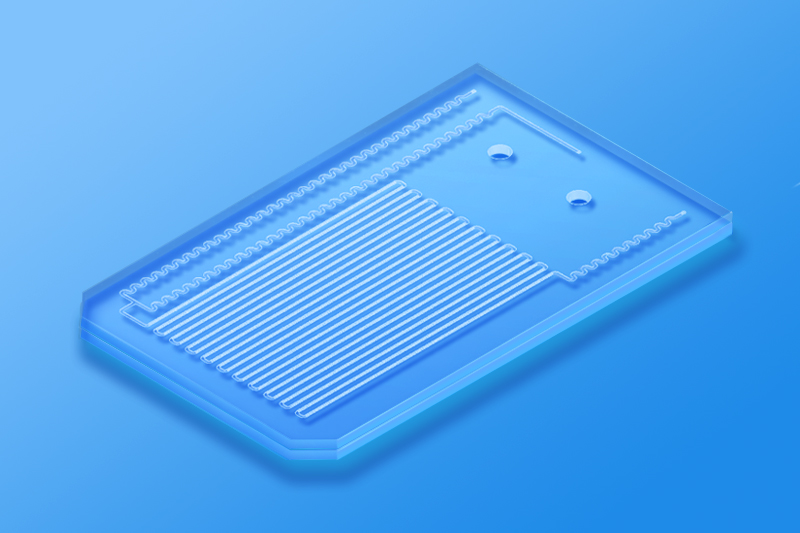

| SX504-M |
外形尺寸：50×80×4mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
反應持液量：0.063mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/m) | 0.4 | 0.1 |
0.8 | 0.7 | |
1.2 | 1 | |
用途：適用于兩相密度差較大、反應速率常數很低的反應
| SS504-M |
外形尺寸：50×80×4mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
反應持液量：0.125mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/m)
| 1.6 | 0.3 |
3.2 | 0.5 | |
6.4 | 2 | |
用途：通用型微反應器，適用于絕大多數反應
| SS504-H |
外形尺寸：50×80×4mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
反應持液量：0.123mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/m)
| 1.6 | 0.3 |
3.2 | 0.5 | |
6.4 | 2 | |
用途：通用型微反應器，適用于絕大多數反應

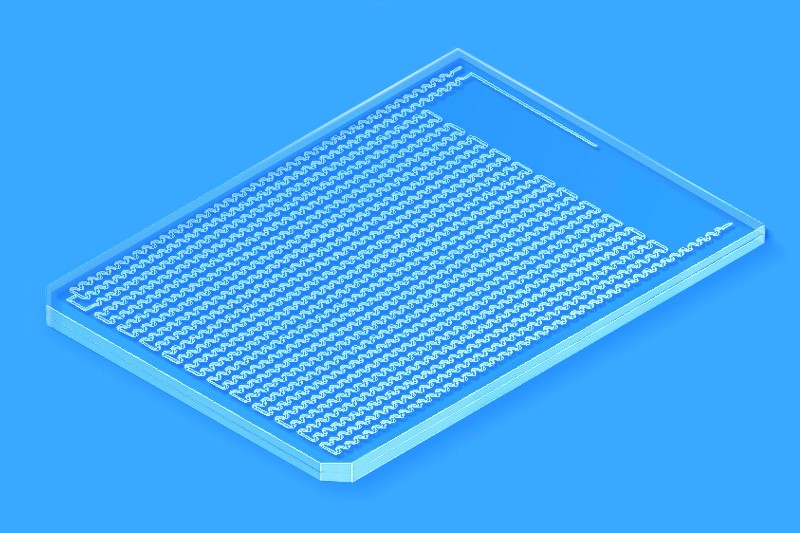

| SS684-M |
外形尺寸：68×95×4mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
反應持液量：0.64mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/m)
| 1.6 | 0.1 |
6.4 | 0.8 | |
10 | 1.5 | |
用途：通用型微反應器，適用于絕大多數反應

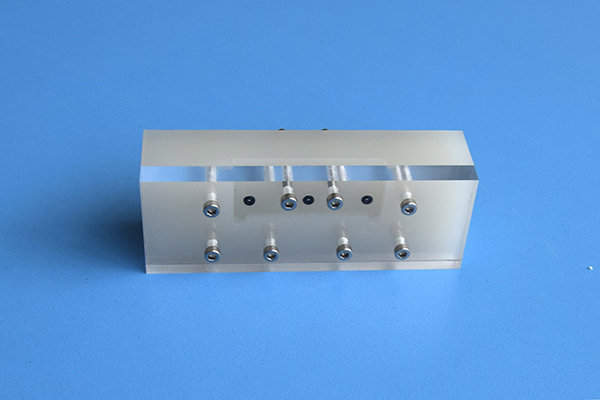

| Holder-504 |
材質：COVER:PC(可選PES、Al6061-T6等其他材質) Bottom:PFA(可選PEEK等其他材質)
O-ring:FFKM
尺寸：110×30×30mm
接頭尺寸：MUNF 1/4”-28
螺絲尺寸：M3
溫度：-25-210℃(PES)
壓力：0-5Mpa
用途：用于固定LAB 504系列微反應器，使之能承受高壓；同時兼容除熔融堿金屬及HF外所有的化學試劑，可使微反應器在強腐蝕性試劑條件下長期穩定運行。

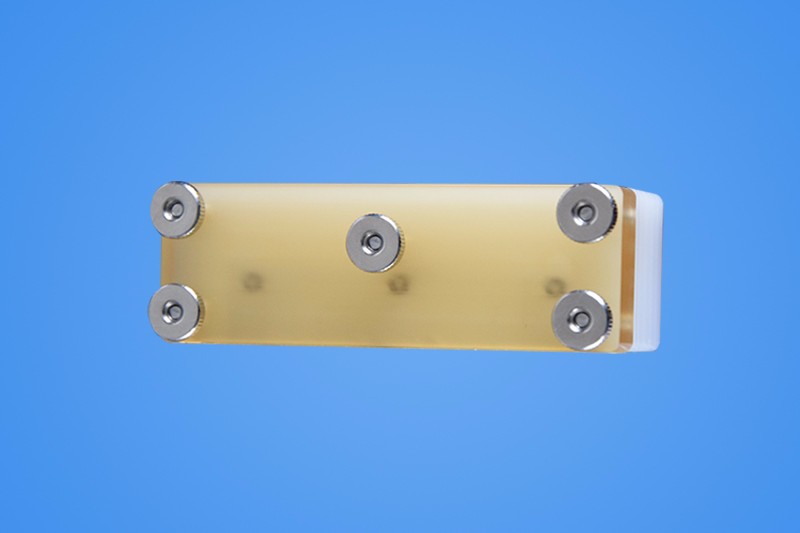

| Holder-684 |
材質：COVER:PES（可選Al6061-T6等其他材質）Bottom:PFA(可選PEEK等其他材質)
O-ring:FFKM
尺寸：90×30×30mm
接頭尺寸：MUNF 1/4”-28
螺絲尺寸：M3
溫度：-25-210℃
壓力：0-5Mpa
用途：用于固定LAB 684系列微反應器，使之能承受高壓；同時兼容除熔融堿金屬及HF外所有的化學試劑，可使微反應器在強腐蝕性試劑條件下長期穩定運行。

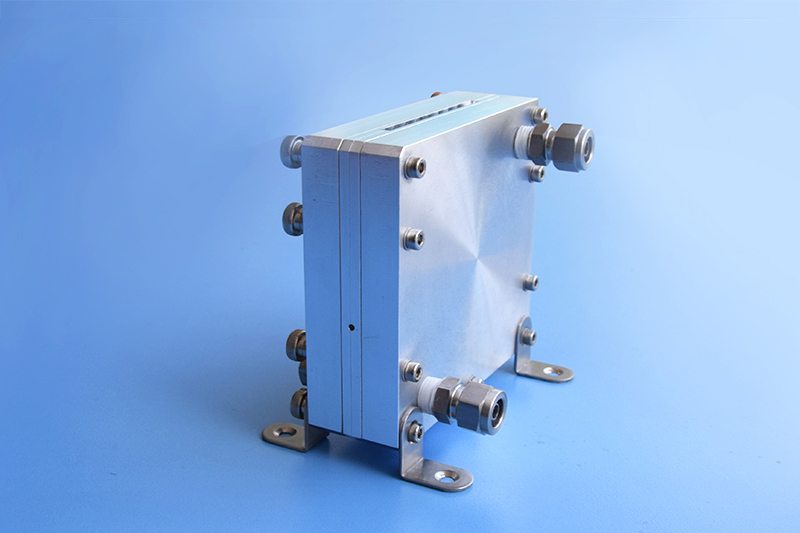

| Heat-exchanger |
材質：Al6061-T6
O-ring:VQM
尺寸：120×110×38mm
接頭尺寸：G 1/4”or NPT 1/4”
螺絲尺寸：M4
溫度：-40-260℃
壓力：0-3bar
用途：用作LAB 504及684系列微反應器的換熱模塊，由于Al的導熱系數高達K=237w/m.k，所以此換熱模塊可以確保微反應器獲得極佳的傳熱

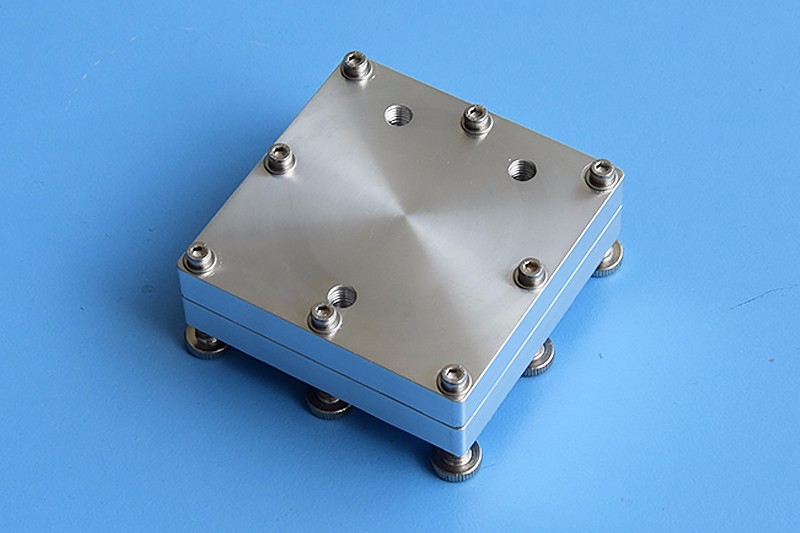

| M1微金屬混合器 |
材質：316L SS、Ti（可選HC-276等哈氏合金材質）
O-ring:FFKM
尺寸：70×70×20mm
接頭尺寸：MUNF 1/4”-28
螺絲尺寸：M3
溫度：-25-230℃
壓力：0-100bar
用途：用于工業化小試及中試生產中的兩相混合，極致的尺寸效應使得高流量下產生較大壓降，從而獲得很好地混合效率，可配合減壓閥一起使用。

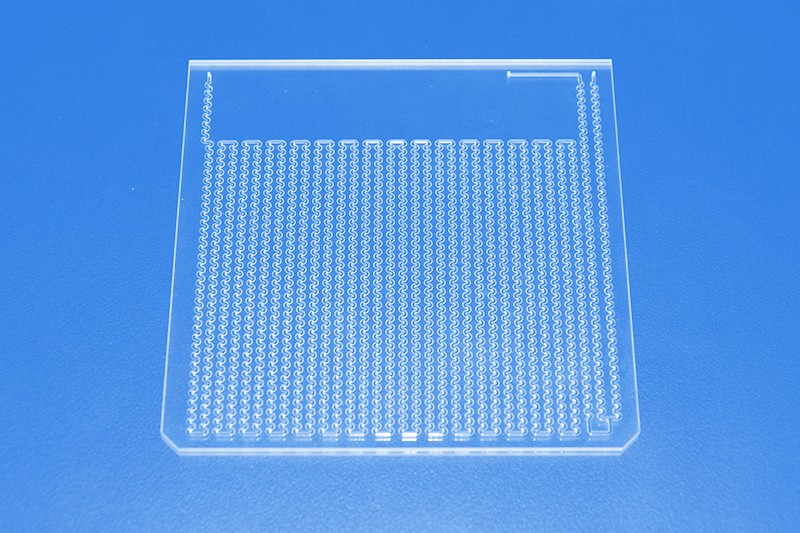

| SS954-M |
外形尺寸：95×95×4mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
反應持液量：0.93mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/m)
| 5 | 0.2 |
15 | 0.9 | |
30 | 2.3 | |
用途：通用型微反應器，適用于絕大多數反應

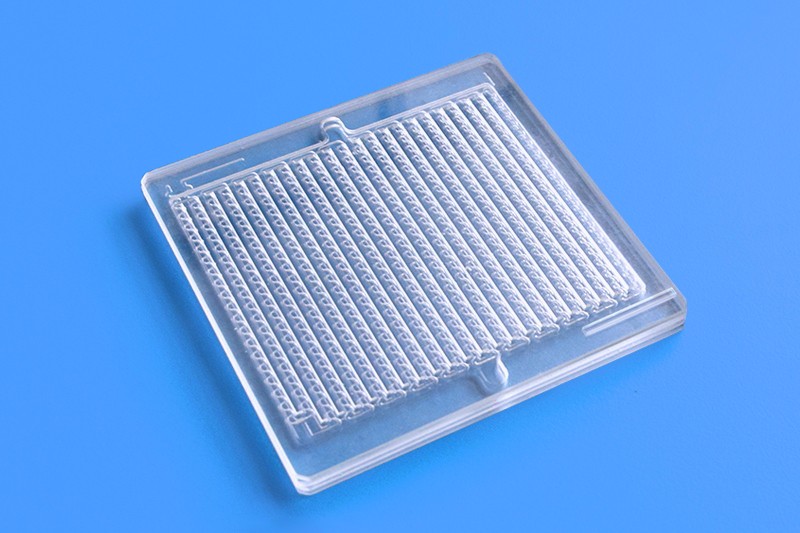

| SS985-M |
外形尺寸：95×95×8mm；
材質： 肖特BF33硼硅酸鹽耐熱玻璃
PT100:Φ2*25
反應持液量：1.5mL
換熱持液量：10mL
溫度：-25℃-195℃
壓力：0-20bar
ΔP(bar)/介質為水 | ||
Qv (mL/m)
| 5 | 0.1 |
15 | 0.7 | |
30 | 1.8 | |
用途：通用型微反應器，適用于絕大多數反應
標簽: 微反應器 汶顥
