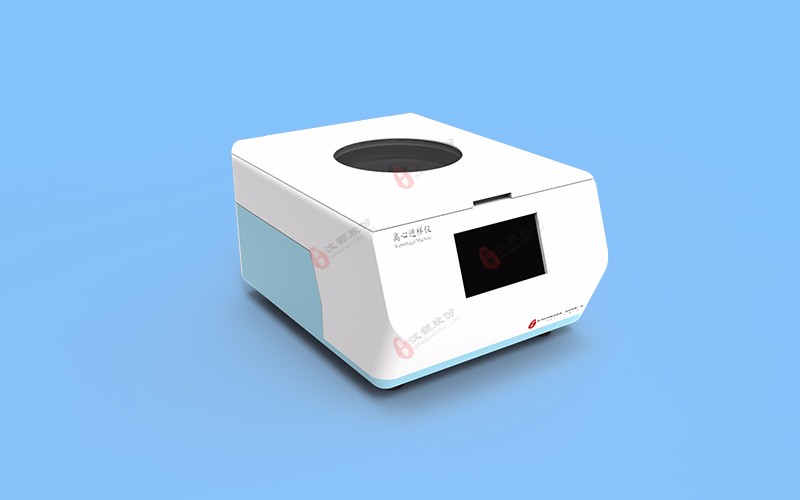

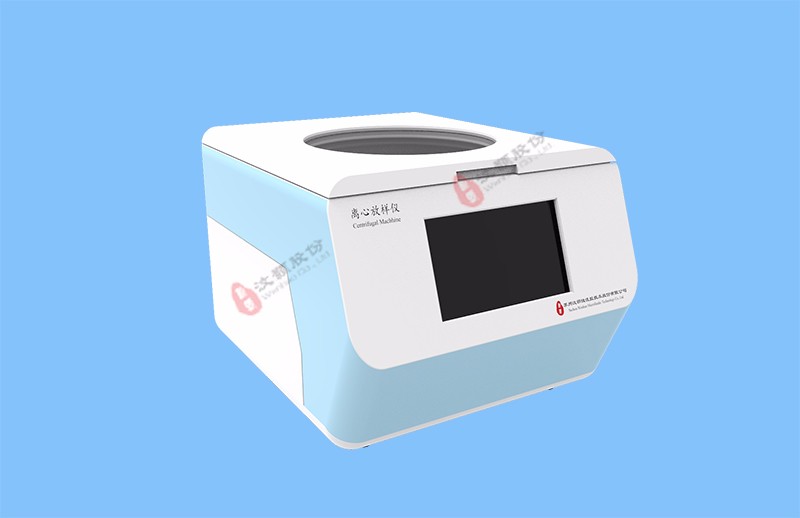

WH-CM-01 離心進樣儀
WH-CM-01 離心進樣儀 -
WH-CM-01 離心進樣儀
- 型號WH-CM-01
- 模式離心式微流控芯片進樣
離心進樣儀實現離心式微流控芯片多轉速反應功能進行設計研究開發的，可實現順時針和逆時針雙向離心
1.產品簡介
離心進樣儀（以下簡稱本儀器為離心機）由蘇州汶顥微流控技術股份有限公司獨立開發，具有獨立知識產權。它是為實現離心式微流控芯片多轉速反應功能進行設計研究開發的，可實現順時針和逆時針雙向離心。涉及環境、生物、醫學等相關微流控反應檢測領域。
2.技術參數
電源輸入：AC220V±10V，50HZ
功率：60W
參數設定：轉速、時間、正反轉切換
顯示方式：液晶觸摸屏
工作環境：溫度0℃-40 ℃，相對濕度＜80 %
轉向：順時針和逆時針雙向
轉速：300-10000RPM
轉速誤差：正負10轉
時間控制：1~9999s
適配芯片：1~4寸
外形尺寸：240W*202H*300Dmm
芯片尺寸: 直徑范圍：40-150mm，厚度范圍：3-10mm
3.注意事項
（1）安置本儀器的桌（臺）面應堅實平整，四只橡膠腳墊應與桌（臺）面平穩接觸，否則會產生儀器不平穩，從而導致超標準的震動，致使器件損傷或儀器停止運行。
（2）門蓋未關好儀器不允許啟動，儀器運行時不允許打開門蓋，以免造成不必要的傷害事故。
（3）儀器工作時，操作人員不得依靠在儀器上，非工作人員不得在非安全空間內逗留，離心機周圍不得放置危險物品。

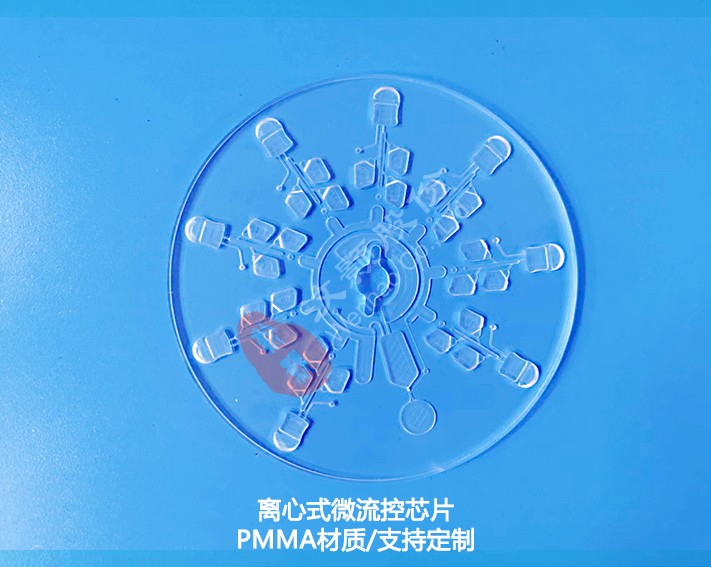

（4）離心式微流控芯片應定期更新，嚴禁使用瀕臨破裂的離心式芯片。
（5）每次使用儀器前都要檢查轉子有無細微裂縫，嚴禁使用有裂縫的轉子，嚴禁使用嚴重變形的轉子，以保障人身設備安全。
（6）儀器發生故障，嚴禁非專業人員維修，維修時必須先拔下電源插頭，防止事故發生。
離心進樣儀轉速穩定性測試數據表：
設定轉速(RPM) | 正轉 | 反轉 | ||||||||||
1 | 2 | 3 | 1 | 2 | 3 | |||||||
實際轉速 | 偏差 | 實際轉速 | 偏差 | 實際轉速 | 偏差 | 實際轉速 | 偏差 | 實際轉速 | 偏差 | 實際轉速 | 偏差 | |
300 | 299 | -0.33 | 303 | 1.00 | 302 | 0.67 | 300 | 0.00 | 302 | 0.67 | 298 | -0.67 |
500 | 499 | -0.20 | 502 | 0.40 | 501 | 0.20 | 500 | 0.00 | 502 | 0.40 | 502 | 0.40 |
1000 | 998 | -0.20 | 1001 | 0.10 | 1000 | 0.00 | 999 | -0.10 | 1003 | 0.30 | 1002 | 0.20 |
1500 | 1498 | -0.13 | 1502 | 0.13 | 1502 | 0.13 | 1499 | -0.07 | 1502 | 0.13 | 1495 | -0.33 |
2000 | 2000 | 0.00 | 2002 | 0.10 | 2000 | 0.00 | 2000 | 0.00 | 2003 | 0.15 | 1996 | -0.20 |
2500 | 2499 | -0.04 | 2502 | 0.08 | 2498 | -0.08 | 2499 | -0.04 | 2502 | 0.08 | 2503 | 0.12 |
3000 | 2998 | -0.07 | 3002 | 0.07 | 3001 | 0.03 | 2998 | -0.07 | 3000 | 0.00 | 2996 | -0.13 |
3500 | 3499 | -0.03 | 3501 | 0.03 | 3498 | -0.06 | 3497 | -0.09 | 3503 | 0.09 | 3506 | 0.17 |
4000 | 3998 | -0.05 | 4000 | 0.00 | 4002 | 0.05 | 3996 | -0.10 | 4001 | 0.03 | 3993 | -0.18 |
4500 | 4497 | -0.07 | 4502 | 0.04 | 4497 | -0.07 | 4496 | -0.09 | 4502 | 0.04 | 4497 | -0.07 |
5000 | 4987 | -0.26 | 5001 | 0.02 | 4999 | -0.02 | 4988 | -0.24 | 4997 | -0.06 | 4986 | -0.28 |
5500 | 5493 | -0.13 | 5502 | 0.04 | 5501 | 0.02 | 5491 | -0.16 | 5510 | 0.18 | 5493 | -0.13 |
6000 | 5994 | -0.10 | 6003 | 0.05 | 5999 | -0.02 | 5997 | -0.05 | 6006 | 0.10 | 5993 | -0.12 |
6500 | 6496 | -0.06 | 6503 | 0.05 | 6504 | 0.06 | 6493 | -0.11 | 6503 | 0.05 | 6504 | 0.06 |
7000 | 7010 | 0.14 | 7018 | 0.26 | 7014 | 0.20 | 6988 | -0.17 | 7018 | 0.26 | 7010 | 0.14 |
7500 | 7491 | -0.12 | 7507 | 0.09 | 7505 | 0.07 | 7492 | -0.11 | 7508 | 0.11 | 7497 | -0.04 |
8000 | 7989 | -0.14 | 7998 | -0.03 | 7996 | -0.05 | 7988 | -0.15 | 8003 | 0.04 | 7987 | -0.16 |
8500 | 8492 | -0.09 | 8506 | 0.07 | 8498 | -0.02 | 8482 | -0.21 | 8504 | 0.05 | 8475 | -0.29 |
9000 | 8992 | -0.09 | 9012 | 0.13 | 8997 | -0.03 | 8985 | -0.17 | 9003 | 0.03 | 8989 | -0.12 |
9500 | 9484 | -0.17 | 9511 | 0.12 | 9497 | -0.03 | 9485 | -0.16 | 9503 | 0.03 | 9513 | 0.14 |
測試結果 | 轉速穩定性在±1%，測試結果合格。 | |||||||||||
