微流控分析芯片的材料及其優缺點

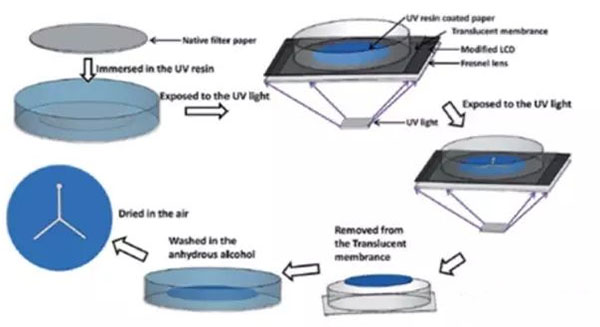

微流控芯片

微流控芯片是一個跨學科的新領域,是新世紀分析科學、微機電加工、生命科學、化學合成、分析儀器及環境科學等許多領域的重要發展前沿。微流控分析是以微管道為網絡連接微泵、微閥、微儲液器、微電級、微檢測元件等具有光、電和微流輸送功能的元器件,最大限度地把采樣、稀釋、加試劑、反應、分離、檢測等分析功能集成在芯片上的微全分析系統。

微流控分析芯片材料可分為兩大類:剛性材料和彈性材料。

剛性材料:單晶硅、無定性硅、玻璃、石英等;剛性有機聚合物材料如環氧、聚脲、聚氨、聚苯乙烯和聚甲基丙烯酸甲酯等;

彈性材料:二甲基硅氧烷(PDMS)。

微流控分析芯片材料的優缺點分析:

1、單晶硅

優點:具有化學惰性和熱穩定性;

      加工工藝成熟 ,可使用光刻和蝕刻等制備集成電路的成熟工藝進行加工及批量生產

缺點:易碎 ,價格貴;

      不能透過紫外光;

      電絕緣性能不夠好表面化學行為較復雜

2、玻璃和石英

優點:很好的電滲性質;

          優良的光學性質

          可用化學方法進行表面改性可用光刻和蝕刻技術進行加工;

缺點:難以得到深寬比大的通道加工成本較高

          鍵合難度較大;

       3、有機聚合物

優點:成本低、品種多;

      能通過可見與紫外光

      可廉價大量地生產;

      可用化學方法進行表面改性易于加工 ,可通過鑄造成型 ,激光濺射等方法得到深寬比大的能道

缺點:不耐高溫;

      導熱系數低;

      表面改性的方法待進一步研究

      4、二甲基硅氧烷(PDMS)

優點:能重復可逆變形不發生永性破壞 ,用模塑法高保真地制備微流控芯片 ,能透過 300nm 以上的紫外可見光 ,耐用且化學惰性 ,無毒 ,價廉;

缺點:不耐高溫;

      導熱系數低;

      表面改性的方法待進一步研究;
