PDMS微流控芯片的優點及制作方法

近年來,由于PDMS易于加工成型,圖形效果好,光學透性好且兼容熒光檢測等,低毒性、加工容易,且容易和自身以及其他多種材料封接,對溫度等環境的要求也不多等諸多優點,因此受到了各方廣泛關注。


PDMS的優點:

(1)PDMS因為彈性好,在脫模過程中,加工出來的PDMS微通道在保持模具完整無損的情況下,能夠輕松剝離出來,從而實現模具的重復利用。

(2)PDMS柔性好,易于吸附在其他材質的襯底之上,而且PDMS與相對粗糙的表面接觸非常緊密,經過處理后,與基底封接效果好,鍵合工藝簡單,澆鑄法制備PDMS結構具有較高的成型質量。

(3)PDMS的電絕緣性也很好,因而被運用于各種主流毛細管電泳芯片的制作;PDMS對溫度等也很不敏感且具有化學惰性,與大部分待檢測液體都不會發生反應,因而具有很高的生物兼容性,滿足大量不同生物實驗的要求。

(4)迄今為止,以PDMS為主要加工制備材料的微流控芯片已被廣泛應用到醫學和生命科學等領域。

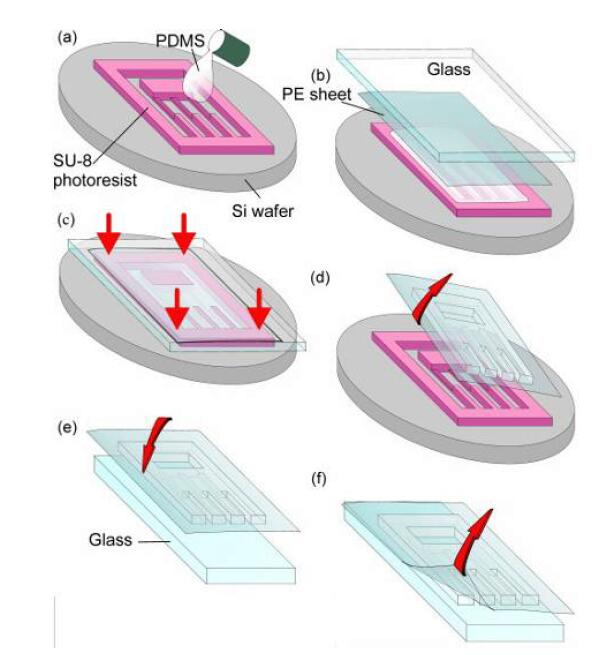

PDMS芯片的制作方法

一、配膠 :打開天平稱膠。A膠:B膠=10:1。A膠與B膠的比越大配出來的膠越軟。

二、勻膠 :打開真空脫泡攪拌機,放入稱好的膠,抽真空將膠攪拌混合。

三、修飾 :將處理好的硅片放入揮發缸中,滴1~2滴修飾劑(甲基氯硅烷)修飾約3min。

四、倒膠 :錫紙鋪平于皿內,放入硅片模具,將硅片輕輕壓實后倒膠,務必使硅片上的膠無氣泡。

五、干燥 :85℃恒溫干燥箱內干燥約30min。

六、剝膠 :稍冷卻后撕下錫紙,將固化后的PDMS與硅片分離,小心揭下PDMS,注意不要損壞硅片。

七、切割 :用切割刀沿著芯片外框小心切割,注意切割整齊。

八、打孔 :用打孔器打孔,注意打孔的位置、孔徑大小。

九、清理 :清洗芯片。

十、鏡檢 :用顯微鏡觀察芯片通道是否合格。
