鍵合PDMS和硅片的過程涉及幾個關鍵步驟和注意事項，以確保鍵合質量和穩定性。以下是基于提供的搜索結果的詳細解釋。

等離子處理工藝的作用

等離子處理工藝在PDMS和硅片鍵合中起著至關重要的作用。它可以通過活化PDMS聚合物和基片（玻璃片、硅片）的表面，改變材料表面的化學性質，提高表面能，增強PDMS與玻片或硅片之間的親和力，從而有利于鍵合的進行。此外，等離子處理還能去除PDMS芯片、玻片和硅片表面的雜質，如灰塵、有機物殘留等，這些雜質的存在會阻礙鍵合過程，降低鍵合質量。

等離子處理工藝的具體步驟

準備工作：確保PDMS芯片和玻片/硅片表面清潔。若表面有灰塵等雜質，可使用如3M透明膠帶來移除表面的顆粒或更為有效的把芯片放置在異丙醇溶液(IPA)內并且使用超聲波來分離表面和PDMS孔洞內部的不需要的顆粒。

暴露處理：將PDMS芯片和底片（通常是玻璃片或硅片）放入等離子處理設備中，選擇合適的反應氣體（如氧氣），然后通過等離子體（如氧等離子體）處理來改變表面化學性質。

鍵合操作：在等離子處理后，應立即將PDMS芯片與玻片或硅片進行貼合，因?yàn)榻?jīng)過等離子處理后的PDMS表面活性持續時間較短（一般為1-10min），否則PDMS表面將很快恢復疏水性，從而導致鍵合失效。

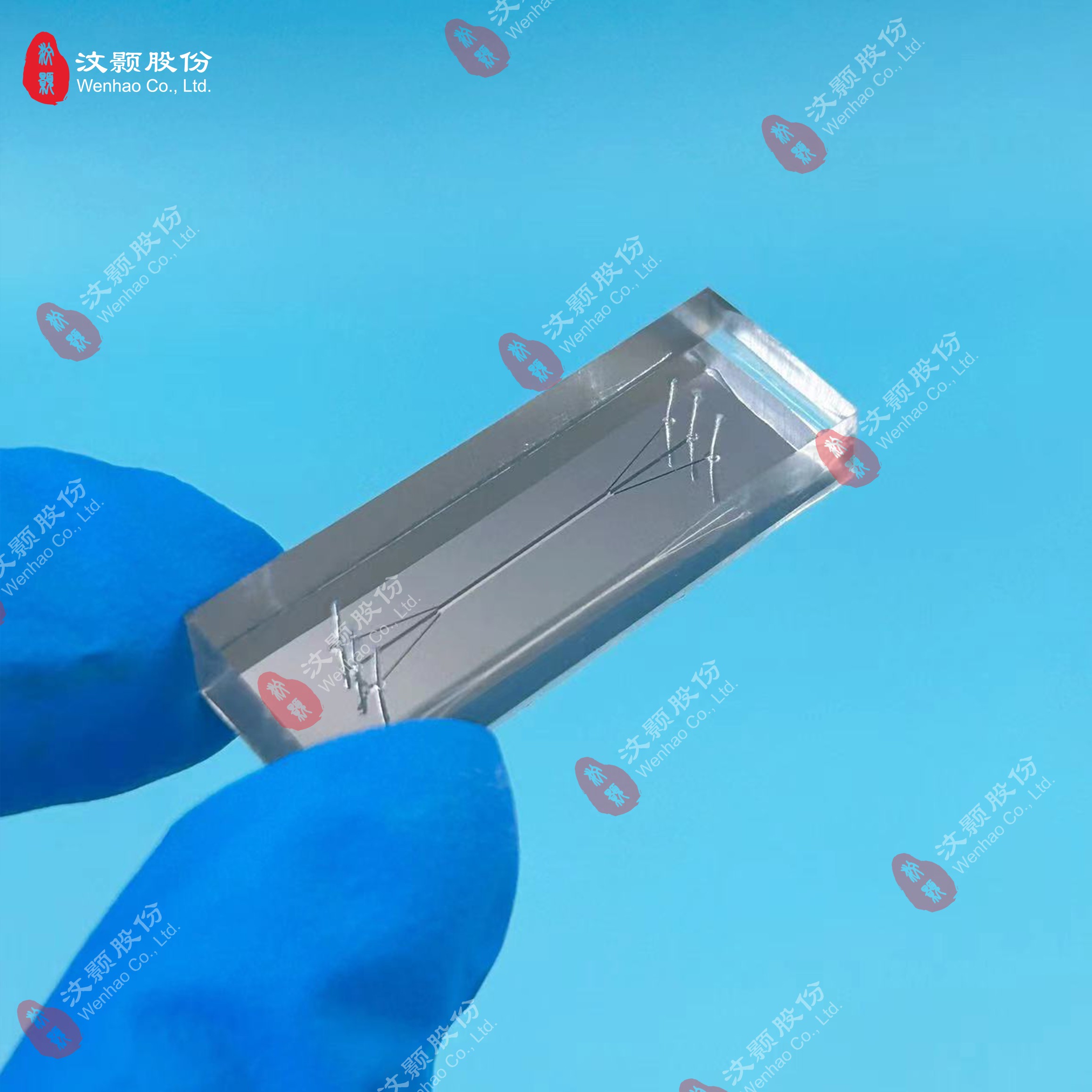

PDMS和硅片鍵合的微流控芯片

等離子處理工藝的關鍵參數

射頻功率：射頻功率是影響等離子處理效果的重要參數。一般來說，射頻功率越大，潤濕性改善效果越好。但過高的射頻功率可能會過度改變PDMS表面的性能，影響后續的鍵合及其他性能。

處理時間：等離子體處理時間太短不會使整個表面發生功能化，導致鍵合效果不佳；而等離子體處理時間太長會強烈的改變PDMS表面的性能，使表面越粗糙且還會影響到粘接性能。

氧氣流量（反應氣體流量）：不同的射頻功率有其相應的氧氣流量和處理時間以實現最佳的PDMS基板結合效果。氧氣流量的大小會影響等離子體的濃度和活性，進而影響對PDMS和玻片/硅片表面的改性效果，對鍵合效果產生影響。

腔室內氣體組成與污染：等離子清洗機腔室內的氣體污染會影響鍵合效果。

注意事項

避免污染：所有污染都將高度影響表面處理的最終結果。

等離子體時間：時間是表面處理和鍵合成功的關鍵因素。太短的等離子體處理時間不能使整個表面發生功能化；太長則會強烈改變PDMS表面性能，等離子體被激活時間越長，PDMS表面越粗糙且影響粘接性能。對于最強牢固粘接，最佳時間通常在20到60秒之間。

等離子體處理后的時間：等離子體處理后，表面化學鍵開始重組，幾分鐘后表面功能化活性下降，導致硅 - PDMS等離子體鍵合強度下降。所以必須在等離子體處理后立即做鍵合，不要在等離子體清洗機放氣之后還讓樣品留在腔室內，應快速將硅片和PDMS放在一起。

通過遵循上述步驟和注意事項，可以有效地實現PDMS和硅片的鍵合，確保鍵合質量和穩定性。
