在微流控PDMS芯片加工的過程中，需要使用烘膠臺或者烤膠機對SU-8光刻膠或PDMS聚合物進行烘烤。SU-8光刻膠的烘烤通常需要進行2-3次。本文簡要介紹SU-8光刻膠烘烤的注意事項。

微流控SU-8光刻膠烘烤：軟烘、后曝光烘烤和硬烘

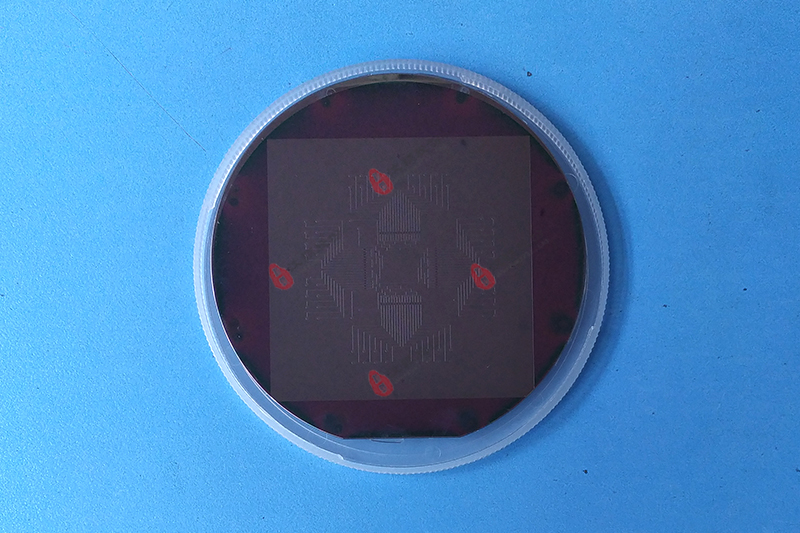

在整個SU-8模具制備的過程中，微流控SU-8光刻膠需要烘烤2或3次，每一次烘烤都有不同的作用。

第一次光刻膠烘烤叫做軟烘，是SU-8光刻膠旋涂之后需要完成的操作。目標是蒸發(fā)溶劑，使SU-8光刻膠更加堅固。溶劑蒸發(fā)會稍微的改變光刻膠層（膠層）的厚度并且使SU-8光刻膠暴露在UV光下。實際上，大約7%的溶劑量就可以實現(xiàn)較好的曝光。

第二次光刻膠烘烤叫做PEB（Post Exposure Bake, 后曝光烘烤），是在UV曝光后需要完成的操作。UV曝光能夠激活SU-8光刻膠內(nèi)光敏成分的活性，但是需要能量來進一步的促進反應(yīng)。加熱可以帶來這種能量。

第三次光刻膠烘烤叫做硬烘，是整個SU-8模具制作過程的最后一步，但是是可選項。在SU-8模具制作過程的最后，SU-8光刻膠內(nèi)部還遺留有大量的強度應(yīng)力，這些強度應(yīng)力可在膠層的表面上產(chǎn)生裂紋，促使膠層分層等等，硬烘在高溫下（超過120°C）加熱SU-8光刻膠，以此來抑制這些強度應(yīng)力。由于硬烘的作用，膠層表面上的部分裂紋消失了，并且SU-8光刻膠變得更堅硬了。

烘烤真的是非常重要并且會極大的影響整個加工過程的成功與否。擁有一個良好的設(shè)備是非常重要的，但是也有一些技巧可以讓您有最大機會來成功的實現(xiàn)SU-8光刻。

成功烘烤SU-8光刻膠的相關(guān)參數(shù)

晶圓/晶片位置

SU-8光刻膠烘烤的一個重要參數(shù)是整個晶圓表面加熱的均勻性。為此，您必須確保即將放置晶圓的熱板溫度是均勻的，一般來說，如果您的光刻熱板足夠大，那么熱板的中心和邊緣部位之間的溫度是有差異的，熱板中心部位的溫度是足夠均勻的，而邊緣部位會出現(xiàn)溫度梯度變化。如果熱板中心區(qū)域的寬度足夠大，那么可以把晶圓放置在熱板的中心區(qū)域，如此來獲得均勻的溫度分布。因此，在實際實驗過程中，需要盡可能的把晶圓/晶片放置在熱板的中心位置。

熱板的清洗

小心的把您的硅片放在熱板的干凈的表面上，表面上的灰塵會改變溫度的均勻性。

平坦和水平的熱板

尤其是對于第一次烘烤——軟烘烤——SU-8光刻膠非常柔軟而且可以流動，因此，務(wù)必要檢查并確保熱板處于水平狀態(tài)并且其是平坦的。在必要的時候，也可以使用水平儀來調(diào)整您的光刻熱板是否處于水平狀態(tài)。

使用平滑的溫度斜坡來加熱您的SU-8光刻膠

SU-8光刻膠對溫度的變化非常敏感?？焖俚臏囟茸兓瘜⒃赟U-8光刻膠內(nèi)產(chǎn)生較大的應(yīng)變，這些應(yīng)變會在膠層表面上產(chǎn)生裂縫。因此，強烈建議您遵循溫度斜坡曲線來慢慢的增加和降低溫度。有一個經(jīng)典的升溫和降溫的參數(shù)可供參考：升溫速率為10°C/min，降溫速率為5°C/min。

SU-8光刻膠的最高溫度

SU-8光刻膠可以燃燒，所以，要小心不要把基板的溫度加熱太高。曝光后的SU-8和隨后的交聯(lián)反應(yīng)的轉(zhuǎn)變溫度為200°C，聚合物在溫度超過380°C后會被破壞掉，因此，務(wù)必要小心，不要超過SU-8光刻膠可能受的最高溫度。

免責聲明:文章來源網(wǎng)絡(luò)以傳播知識、有益學習和研究為宗旨。轉(zhuǎn)載僅供參考學習及傳遞有用信息，版權(quán)歸原作者所有，如侵犯權(quán)益，請聯(lián)系刪除。
