人字型混合玻璃芯片是一種可用于通過魚骨形通道進行混合液體的一種有用工具。采用1/4-28UNF螺紋接頭連接外徑1/16英寸的毛細導管。

該通用型玻璃芯片通過減少擴散所需的長度并增加溶質在流體之間傳輸?shù)目赡苄?，從而提供了一種快速混合兩種流體的方法。

這種人字形芯片使用方便、經濟可靠，可應用于您的所有實驗：

● 高強度光學透明玻璃

● 標準顯微鏡載玻片尺寸（25×75 mm）

● 標準1/4-28UNF螺紋端口

● 易于處理

● 只需使用1/4-28UNF接頭配件（可用于外徑1/16英寸的導管）將芯片連接到您的裝置即可。

工作原理與應用

人字形混合器通過誘導混沌流的形成，在低雷諾數條件下顯示加速混合。

人字形混合器芯片微通道底部具有不對稱的人字形凹槽的特定圖案，該凹槽能夠產生螺旋流和用于混合兩種液體的混亂攪拌。

流經微通道的流體的混合具有很多的應用，例如化學反應中所用試劑溶液的均質化。

這種人字形混合器芯片已經在脂質體（封閉的磷脂囊泡）的產生中取得了重要的進步。Cheung等人確實首次報道了使用人字形混合器芯片產生穩定且均勻的（100 nm）聚乙二醇化脂質體。他們研究了不同配方（水溶液、初始脂質濃度、脂質成分和組分）和工藝參數的影響。

與其他微流控設備相比，該混合器芯片顯示出更高的通量，更快的混合和更小的洗脫。

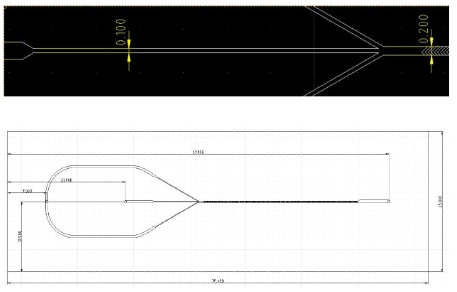

寬度和長度：25 ×75 mm

通道深度：0.08 mm

通道寬度：0.1到0.5 mm

體積：3.3 μL

混合體積：0.47 μL

混合長度：28.7 mm

材質：玻璃

連接器：1/4-28接頭

在混合部分，有6個混合元件（人字形）形成一個塊（半個循環）和30個塊，因此，總共有15個完整循環。該混合芯片在1到3bar的壓力進行了測試，但也進行了少量的10bar壓力測試。

● 人字形的兩個臂是通道尺寸（200 μm）的1/3到2/3

● 人字形之間的距離是50 μm

● 每個混合元件的寬度是50 μm，高度是30 μm
