微流控芯片電泳技術

微流控芯片的電泳技術是指以電場方式驅動樣品在芯片的微管道中流動，然后再通過光電倍增管（Photo Multiplier Tube,PMT）將被測試樣品所產生微弱信號轉換為電信號，并被該信號進行采集與處理。

PDMS 微流控電泳芯片的制備

在一載玻片上甩一層適當厚度的SU-8負膠，然后借助光刻技術制作微流控溝道的模具，在模具上澆注聚二甲基硅氧烷（PDMS），脫模后獲得微流控溝道，最后經過修飾、封裝等工序制成PDMS微流控電泳芯片。

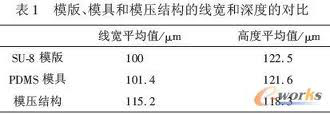

在制作電路板時，電路板上銅線的寬度是衡量一個國家電子水平的標準之一。目前我國的民用電路板的線寬已經能夠做到80μm,線的厚度可以達到75μm，這兩個指標和經常制備的微流控電泳芯片的溝道尺寸相一致，所以可以利用電路板制作技術制作芯片。

這種方法的缺點是：（1）需要制作掩模板，價格較貴；（2）模具的制作條件和工藝要求較高，很難推廣使用；（3）制作過程中要使用某些化學試劑，污染比較嚴重。
